框架式信号灯杆的具体参数该如何设计?

时间:2022-02-23 13:24:52 点击:2974 次 来源:河南运驰交通有限公司

  交通框架式信号灯杆是道路上很常见的交通信号设备,现在交通路口很多不同样式的框架式信号灯杆,但是框架式信号灯杆造型款式多种多样,所以它的具体参数应该如何设计呢?  在这里小编就给大家详细整理了相关信息!

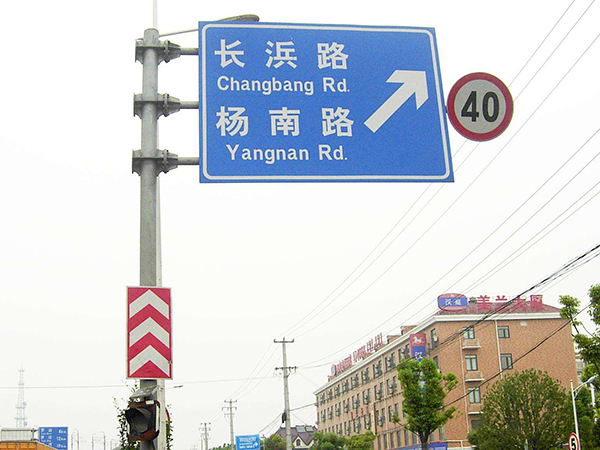

导向交通标志牌


  框架式信号灯杆常见造型:框架式,圆锥式,方形,八角型,不等边八角型,圆柱型等

  杆高:3000mm-80000mm

  臂长:3000mm~18000mm

  主杆:壁厚5mm~14mm

  横杆:壁厚4mm~10mm

  杆体热镀锌,20年不生锈(表面喷塑,颜色可选)

  防护等级:IP54   (产品可定制大小)

  注:信号灯杆种类多样,根据实际需求情况制造或根据需求清单生产。

  框架式信号灯杆加工说明

  (1) 材质:钢材材质为国际保准低硅低碳高强度q235,壁厚度≥4mm,底法兰厚度≥14mm。

  (2) 设计:监结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震6级、抗风力8级设防.

  (3) 焊接工艺:应采用电焊接,整个杆体无漏焊,焊缝平整,无焊接缺陷。

  (4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥65μm。喷塑采用进口优质塑粉。符合astm d3359-83标准。

  (5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆椎八角形结构,八角锥形杆整体无变形扭曲。杆体圆度标准1.0mm≤。杆体表面光滑一致,无横向焊缝。刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。

  (6) 垂直度检验:直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差1.0≤%。
