道路交通标志牌的安装方式和要求

时间:2021-05-10 15:43:19 点击:9245 次 来源:河南运驰交通有限公司

交通标志牌是显示交通法规及道路信息的图形符号,它作为常见的重要交通设施,在城市建设中发挥着极其重要的作用,以良好的指示效果规范了行人和过往车辆的有序交通。但是交通标志牌的安装也不是随便就可以确定的,这些都需要根据安装地点等的不同,进行选择不同的支撑形式,而且在要求标准上也是比较严格的,今天,小编就来给大家整理一下关于道路交通标志支撑形式的选择,以及安装要求与步骤的相关内容。

一、交通标志牌支撑形式选择

1. 支撑形式的选择应符合统一性、美观性、可视性的原则。同一条道路,道路结构没有发生变化的,同类标志设置方式应尽量保持一致,选用的支撑方式一般不超过三种类型。

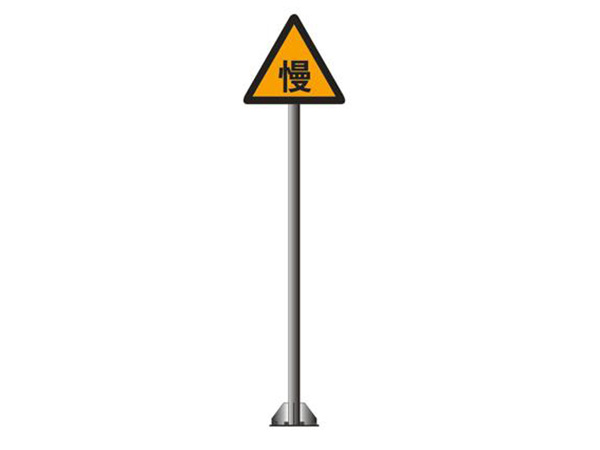

2. 柱式可分为单柱式和双柱式。单柱式适用于警告、禁令、指示等标志;双柱式适用于长方形的指示或指路标志。

3. 悬臂式的适用条件包括:(1)柱式安装有困难时。(2) 道路较宽、交通量较大、外侧车道大型车辆阻挡内侧车道小型车辆视线时。(3) 视距受限制时。(4) 景观上有要求。

4. 门架式的适用条件包括:   

(1) 同向三车道以上的多车道道路 (含同向路段上二车道,至路口为三车道) 需要分别指示各车道去向时。   

(2) 道路较宽、交通量较大、外侧车道行驶的大型车辆阻挡内侧车道小型车辆视线时。   

(3) 互通式立交间隔距离较近标志设置较密处。

(4) 受空间限制,柱式、悬臂式安装有困难时。   

(5) 车道变换频繁,出入口匝道为多车道时。

(6) 高速公路与高速公路相交的互通立体交叉主线区域。  

(7) 出口匝道在行车方向的左侧。   

(8) 隧道、高架道路入口匝道处。   

(9) 景观上有要求。

5. 附着式适用条件包括:   

(1) 支撑件设置有困难时。

(2) 标志布设点位的附近有跨线桥涵、高架桥墩、人形天桥等构造物可以利用,采用附着式设置更加合理时。   

(3) 其他需要采用附着式设置时。


二、交通标志牌安装要求

1. 交通标志牌采用立柱式支撑方式时或附着于路面结构物立柱时,如信号灯、悬臂式标杆等立柱,安装高度为 2000mm~2500mm;安装在隔离带、绿化带等非行人通行的地点时,安装高度不低于1000(新国标 1200)mm;采用单柱或双柱支撑方式安装的线形诱导标的安装高度为1100~1300mm

2. 交通标志牌采用悬臂式支撑方式时,安装高度不应低于 5000mm,并应考虑路面维修增高的因素,交通标志采用门架式支撑方式时,应按道路通行净空高度要求来确定,一般应大于 5500m

3. 同一立柱上并设标志板之间的安装间隙一般不大于 20mm,在立柱两侧分别安装标志板时,其横向间距为立柱直径的 1~3 倍。标志分别安装在悬臂和立柱上时,安装间距不受此限。

4. 交通标志应面向来车方向,应尽量减少对驾驶员的眩光。

5. 标志牌安装角度宜根据设置地点道路的平、竖曲线线形进行调整,在平坡或下坡处的高架标志,其垂直轴线应略微向后倾斜。

6. 设置路侧式标志时,可与道路中心线的垂直线成一定的角度:指路标志和警告标志为 0°~10°,禁令标志和指示标志为 0°~45°;道路上方的标志应与道路中心线垂直,并与道路垂直线成 0°~10°俯角。

7. 标志立柱应保持垂直,其倾斜度不应大于立柱高度的 0.5%,且不允许向车行道一侧倾斜。

8. 标志板面在 6×3m高范围内不允许采用拼接的方式进行安装。

9. 立柱、杆件等的钻孔、冲孔和车间焊接,应在钢材进行表面防腐处理之前完成。

10. 标志立柱、杆件的安装位置应准确,尺寸及位置误差均在规范要求范围内,在安装过程中,应采取措施防止表面防腐层受到破坏。

三、交通标志牌安装步骤

1、在实际中使用的交通标志组件质量必须符合相关技术标准,检验合格后施工应用;

2、到达现场后,充分合理的利用标志、设置路障等方法采取安全措施,对行道路参与者进行秩序管理,按照操作规章严格执行,保证工作人员及道路参与者的安全,尽量避免事故发生,让施工高效安全进行;

3、严格对照施工设计图的指示,依据行驶的方向确定标志牌的位置;

4、确定安装位置后,依据设计图纸标示的规格尺寸在指定的位置进行地基开挖,依照规定对垂直模板、钢筋和混凝土进行处理。地面固定螺栓和底部的法兰位置安装正确,达到高要求、高标准。

5、在底部基础的混凝土硬度强度达到标准并经专业人员检测合格后,才能继续加装道路标志牌的立杆或支撑结构。螺栓要与标志杆及标志牌相匹配,锚栓加固后,立杆保持直立,不能倾斜。

6、道路标志牌要用滑动螺母、箍和其他部位的结合件固定在立柱上。保证标志牌的内部边缘与立柱的肩缘距离为二十厘米,单柱立杆标志牌的下缘高度应保证250 cm,横梁的安装高度要在距地面5.2 m处。

7、道路标志牌安装完成后要检测并调整与路面的垂直度及安装高度符合标准。

8、道路标志牌安装布局位置应该和道路中间线保持垂直,如果标志牌的位置在道路一侧时,标志牌安装布局尽量做到与道路中心线保持垂直或有一定的角度:警示和指示标志牌为0°~10°,禁示标志牌为0°~45°,指向引导标志为80°~90°;

9、将卡箍安装在相应的标志杆上,并用扳手施压加紧螺栓。注意杆的直径一定要与箍的尺寸相对应相匹配。

10、安装完成后,为保证布局整齐干净,要对所有交通道路标志牌进行清洗清洁。
